उत्पाद विवरण:
|
| आवेदन: | भूतल खैर परीक्षण WST | उपयोग: | तेल अच्छी तरह से नियंत्रण उपकरण प्रवाह |
|---|---|---|---|
| सामग्री वर्ग: | ई-1.0 | उत्पादन स्तर: | PLS 3 |
| तापमान रेटिंग: | पु | मानक: | एपीआई 16 सी |
| उत्पाद का नाम: | अच्छी तरह से परीक्षण गला घोंटना कई गुना | काम के दबाव: | 10000 साई |
| विनिर्देश: | 3 1/16 "x 10000 # | ||
| प्रमुखता देना: | तेल अच्छी तरह से परीक्षण उपकरण,वेलहेड सतह सुरक्षा वाल्व |
||

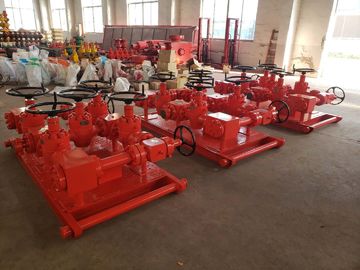

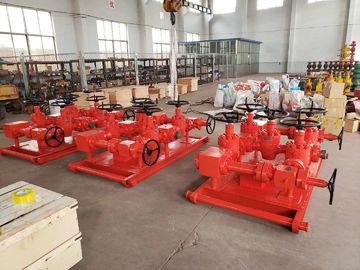

समायोज्य और फिक्स चोक वाल्व एपीआई 16C के साथ सरफेस वेल टेस्टिंग मैनिफोल्ड
1. उपयोग
अच्छी तरह से परीक्षण कई गुना तरल दबाव और प्रवाह को नियंत्रित करने के लिए इस्तेमाल किया जाने वाला उच्च दबाव उपकरण है, आम तौर पर कई गुना चोक परिवर्तन, रखरखाव या मरम्मत के लिए दूसरे को अलग करते हुए या तो चोक के माध्यम से निर्देशन प्रवाह का विकल्प प्रदान करता है।
2. तकनीकी पैरामीटर
मानक : एपीआई स्पेस 6 ए / 16 सी
बोर व्यास : 3 1/16 3
दबाव रेटिंग : 10000Psi ( 70Mpa )
प्रदर्शन विशिष्टता स्तर : PSL3
प्रदर्शन की आवश्यकता : PR1
सामग्री वर्ग : ईई
तापमान रेटिंग : पु

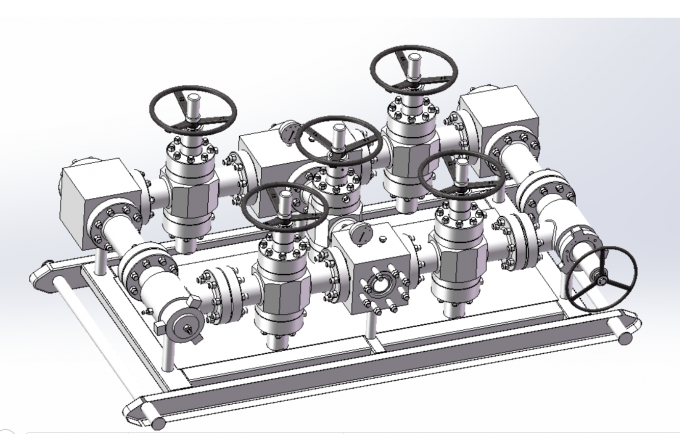

संरचना
कई गुना के इनलेट एक निकला हुआ किनारा संघ 3 1/16 ”-10K * 3” Fig1502F, आउटलेट एक थ्रेडेड निकला हुआ किनारा 3 1/16 ”-10K-2 7/8” EUE है। मैनिफोल्ड में मैनुअल एडजस्टेबल चोक वाल्व, पॉजिटिव चोक वाल्व, मैनुअल गेट वाल्व, ब्लॉक टी, ब्लॉक क्रॉस आदि शामिल हैं, कई गुना मानक एपीआई 16 सी के अनुसार परीक्षण किया जाएगा।
वाल्व कम टोक़ प्रकार है, और कई गुना आसान ऑपरेशन में है जो ऑयलफील्ड परीक्षण आवश्यकताओं की आवश्यकताओं को पूरा कर सकता है।
मैनुअल गेट वाल्व कई गुना का मुख्य हिस्सा है, जिसमें वाल्व बॉडी, वाल्व बोनट, वाल्व स्टेम और वाल्व सीट आदि शामिल हैं, नीचे दिए गए हैं:
वाल्व दो भारी शुल्क और लोडिंग थ्रस्ट बॉल बियरिंग से लैस है, जो खुले और बंद वाल्व गेट के लोडिंग को प्रभावित करता है, इस प्रकार खुले टोक़ बहुत कम है, संचालित करने में आसान है। वाल्व स्प्रिंग गेट और वाल्व सीट के बीच वेव स्प्रिंग फ्रंट सील को अपनाया जाता है, वाल्व बॉडी ग्रीस से भरी होती है, अन्य प्रकार के गेट वाल्व की तुलना में बेहतर सीलिंग प्रदर्शन होता है। वाल्व गेट और वाल्व सीट विशेष सामग्री द्वारा बनाए जाते हैं जो कि लंबे जीवन काल में पहनने और प्रतिरोध में प्रतिरोध करते हैं।
वाल्व बोर में बहुत छोटा द्रव प्रतिरोधी गुणांक है जो पाइप की सफाई के लिए आसान है।
मैनुअल चोक वाल्व मैनिफोल्ड का प्रमुख भाग है, वाल्व कर्मियों द्वारा संचालित किया जाता है, सुई इकट्ठा और वाल्व सीट सील पहनने वाले विशेष सामग्री द्वारा बनाए जाते हैं, वाल्व में बड़े प्रवाह के साथ बड़े शरीर और सुई प्रकार के वाल्व कोर होते हैं, जो सदमे को कम कर सकते हैं चोकिंग के दौरान, शोर भी कम करें।
| मद | भाग संख्या | विशिष्टता |
| 1 | CS3 1/16-10K-01 | ब्लाइंड निकला हुआ किनारा 78/70 |
| 2 | CS3 1/16-10K-02 | टी 78/70 |
| 3 | 1 "-8UN | पेंच |
| 4 | 1 "-8UN | अखरोट |
| 5 | PFF78 / 70 | मैनुअल गेट वाल्व PFF78 / 70 |
| 6 | CS3 1/16-10K-03 | पिरोया निकला हुआ किनारा 78 / 70-2 7/8 ange EUE |
| 7 | CS3 1/16-10K-04 | CrossⅠ78 / 70 |
| 8 | BX154 | रिंग गैसकेट BX154 |
| 9 | CS3 1/16-10K-05 | रिसर स्पूल 78/70 |
| 10 | 1 "-8UN | पेंच |
| 1 1 | JLKG78 / 70 | सकारात्मक चोक वाल्व JLKG78 / 70 |
| 12 | CS3 1/16-10K-06 | प्लग |
| 13 | JLK78 / 70 | एडजस्टेबल चोक वाल्व JLK78 / 70 |
| 14 | CS3 1/16-10K-07 | आधार |
| 15 | CS3 1/16-10K-08 | क्रॉस Cross78 / 70 |
| 16 | 0-105Mpa | दबाव नापने का यंत्र 0-105Mpa |
| 17 | 1/2 "NPT | वाल्व १/२ रोकें। एनपीटी |
जेसी वेलहेड के बारे में
यानचेंग Jingcheng Petroluem मशीनरी विनिर्माण इसके बाद जेसी वेलहेड, वेलहेड मैनिफोल्ड, वेलहेड क्रिस्टाम्स ट्री, वेलहेड वाल्व, वेलहेड एडॉप्टर फ्लैंगेस, केसिंग हेड अस्सी, टयूबिंग हेड एसे, संबंधित भागों सहित विभिन्न वेलहेड उपकरण का निर्माण और आपूर्तिकर्ता है, जो विभिन्न भागों में विभिन्न आवश्यकताओं को पूरा करने के लिए संबंधित हैं। तेल क्षेत्र सेवा संचालन। वेलहेड मैनिफोल्ड्स एपीआई 6 ए और एपीआई 16 सी विनिर्देश के साथ अनुरूप हैं, और उच्च दबाव और उच्च तापमान काम करने की स्थिति के लिए लागू होते हैं। वेलहेड मैनिफोल्ड में चोक और मार कई गुना, फ्रैक्चरिंग मैनिफोल्ड, टेस्टिंग मैनिफोल्ड, ड्रिलिंग फ्लोर मैनिफोल्ड आदि शामिल हैं।
उपर्युक्त मानक के अलावा, उपयोगकर्ता की आवश्यकताओं के अनुसार, हम ड्रिलिंग, सीमेंटिंग, लॉगिंग, तेल परीक्षण, फ्रैक्चरिंग, कुंडलित ट्यूबिंग और रेत नियंत्रण संचालन और डेजर्ट में उच्च दबाव द्रव संचालन की अन्य विशेष जरूरतों के लिए विभिन्न ऑयलफील्ड के कई डिजाइन और निर्माण कर सकते हैं। समुद्री कामकाज।
