उत्पाद विवरण:
|
| आवेदन: | ऑयलफील्ड वेलहेड उपकरण | उपयोग: | तेल अच्छी तरह से ड्रिलिंग प्रवाह नियंत्रण |
|---|---|---|---|
| सामग्री: | कक्षा ई.ई. | उत्पादन स्तर: | PLS 3 |
| तापमान वर्ग: | यू | मानक: | एपीआई 6 ए |
| उत्पाद का नाम: | ट्यूबिंग हेड स्पूल | काम के दबाव: | 10000 साई |
| शीर्ष निकला हुआ किनारा: | 11 "X 10000 # | नीचे निकला हुआ किनारा: | 7 1/16 "X 10000 # |
| हाई लाइट: | ट्यूबिंग हैंगर वेलहेड उपकरण,ट्यूबिंग हैंगर स्पूल |
||

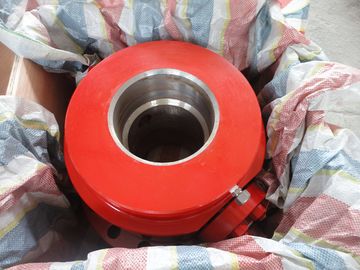

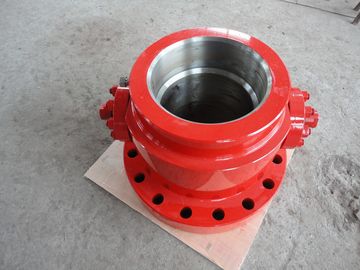

एपीआई 6 ए वेलहेड उपकरण ट्यूबिंग हैंगर के साथ ट्यूबिंग हेड ट्यूबिंग स्पूल
नीचे का पैक - बंद आवरण स्पूल और ट्यूबिंग हेड स्पूल के निचले निकला हुआ किनारा में स्थापित किया जाता है ताकि कम निकला हुआ किनारा उच्च दबाव के संपर्क में न आए।
नीचे पैक-ऑफ प्रकार पैकिंग इंजेक्शन द्वारा annulus दबाव जवानों। नीचे के पैक को एक सकारात्मक कुंडलाकार सील देने के लिए डिज़ाइन किया गया है, जो कि दबाव वाले ऊर्जावान ओ - रिंगों के साथ है।
5,000 psi से ऊपर काम के दबाव में सेवाओं के लिए, 'PP' सील का उपयोग किया जाता है।
जब नीचे पैक - ऑफ का उपयोग किया जाता है, तो आवरण को स्पूल की ऊपरी निकला हुआ सतह से 90 मिमी काटा जाना चाहिए।
टयूबिंग हेड स्पूल (THS) बॉडी में 45 डिग्री लैंडिंग वाले कंधे के साथ एक सीधा बोर होता है। जबकि शीर्ष निकला हुआ किनारा ट्यूबिंग पिछलग्गू को सुरक्षित करने के लिए मानक उपकरण के रूप में शिकंजा रखता है, नीचे निकला हुआ किनारा नीचे पैक की स्थापना के लिए डिज़ाइन किया गया है - (पीएसआई 5000 पीएसआई पर उच्च दबाव के लिए सील) और बिट गाइड के साथ प्रदान किया जाता है, एक प्लास्टिक पैकिंग इंजेक्शन ब्लीडर आउटलेट और एक टेस्ट पोर्ट के साथ पोर्ट। यह ट्यूबिंग हैंगर मैंड्रेल टाइप, व्रैप अराउंड टाइप और एक्सटेंडेड नेक टाइप को स्वीकार कर सकता है।
मानक आउटलेट 2 1/16 ”2000 -10000 PSI WP स्टडेड हैं। यहां तक कि 2 ”लाइन पाइप और फ्लैंग्ड आउटलेट भी प्रदान किए जा सकते हैं। वाल्व निकालने वाले प्लग के लिए आंतरिक रूप से स्टडेड आउटलेट्स को पिरोया जाता है। टयूबिंग हैंगर को सुरक्षित रखने के लिए होल्ड डाउन स्क्रू के साथ शीर्ष निकला हुआ किनारा प्रदान किया जाता है।
ट्यूबिंग हैंगर 13 5/8 "* 5K x11" -10K के साथ ट्यूबिंग हेड स्पूल की विशिष्टता
| 1 | TBG SPOOL: 13-5 / 8 "-5K X 11" -10K के साथ TWO # 2-1 / 16 "10-K स्टडी ऑउटलेट्स। VR THD OUTLETS विथ डूबल प्रेशर '' P '' सील। API 6A PSL-२। PR-2, मैटेरियल FF, टेम्पररीचर "U"। ड्यूल स्प्लिट ट्यूनिंग हैगर और 1/4 "ड्यूल कंट्रोल लाइन की प्रोविज़न के साथ। | नग | 1 |
| 2 | 11 "X 10K फ़्लॉज़: रिंग गसेट BX-158 मात्रा (2)। छात्रों की संख्या (16) और NUTS (Qty: 32) और, स्टड आकार 1-3 / 4", स्टड के लिए 15-1 / 4 " | सेट | 1 |
| 3 | स्प्लिट टीबीजी हैंगर्स: टाइप "सीएक्सएस", डब्ल्यूपी 10 के पीएसआई, 11 "एक्स 2-7 / 8 '': (क्यूटी: 01) और 11" x 2-7 / 8 ": (क्यूटी: 01) पी" सील "के साथ। पीएसएल -2, पीआर -2, सामग्री एफएफ, तापमान "यू"। प्रत्येक विभाजन हैंगर के लिए कनेक्शन 2-7 / 8 "वामटॉप बॉक्स। | सेट | 1 |
| 4 | गेट वैलव: 2-1 / 16 "10K विथ डोले फ्लेज एनडीएस, पीएसएल -2, पीआर -2, मैटेरियल-एफएफ, टेमप" यू "(क्यूटी: 04)। गेट वेव के लिए रिंग गेट: बीएक्स -152 (क्यूटीवाई: 8)। )। एनयूटीएस (क्यूटीवाई: 40) और स्टड (क्यूटी: 48) स्टड आकार 3/4 "स्टड लेंग्थ 5-1 / 2"। बैल PLUGS 2 "(क्यूटीवाई: 2), कंपनी प्लेज (क्यूटीवाई: 2) | सेट | 1 |
| 5 | NEEDLE VALVE, ANGLE, 10K PSI WP, 1/2 "NPT MALE THREAD INLET X FEMALE THREAD OUTLET | नग | 2 |
| 6 | दबाव गेज, 5K PSI के लिए 4-1 / 2 '' डीआईए। | नग | 2 |
| 7 | दबाव गेज, 10K PSI के लिए 4-1 / 2 '' डीआईए। | नग | 2 |
| 8 | पहनें व्यापार और रिटेलिंग उपकरण, 11 "X 10K | नग | 1 |
| 9 | टेस्ट प्लग रनिंग और रिटायरिंग टूल 11 "X10K के लिए। 4-1 / 2" इफ पिन एक्स 4-1 / 2 "इफ बॉक्स | नग | 1 |
| 10 | टेस्ट प्लग के लिए रबड़ की चीज़ें | सेट | 2 |
| 1 1 | 2-7 / 8 "प्लग | नग | 2 |
| 12 | 2 से / 7/8 'के आकार के प्रसार के लिए बैक प्रेस वाल्व वाल्व | नग | 2 |
| 13 | 2-7 / 8 "बैक प्रेशर वाल्व के लिए टॉयलेट उपकरण | नग | 1 |
| 14 | उपरोक्त स्पूल के लिए गन गन | नग | 1 |
| 15 | चर्बी चिपक जाती है | नग | 100 |
जेसी वेलहेड के बारे में
Jingcheng पेट्रोलियम मशीनरी विनिर्माण कं, लिमिटेड 2008 में स्थापित किया गया था, हम डिजाइन और oilfield वेलहेड उपकरण के निर्माण में विशेषज्ञता प्राप्त कर रहे हैं। हम - YCJC CNPC, GWDC, CCDC के लिए चीन में एक पंजीकृत आपूर्तिकर्ता हैं।
पेशे के इंजीनियरों के साथ हम उन ग्राहकों को भी आर एंड डी सेवा प्रदान करते हैं जिनकी ऑइलफील्ड ड्रिलिंग ऑपरेशन और प्रोडक्शन ऑपरेशन में विशेष आवश्यकताएं होती हैं। हमारे द्वारा बनाए गए वेलहेड उपकरण में कैशिंग हेड, ट्यूबिंग हेड, केसिंग स्पूल, ट्यूबिंग स्पूल, गेट वाल्व, चोक वाल्व शामिल हैं। , चेक वाल्व, एक्स-मास ट्री, वीआर प्लग, ट्यूबिंग हैंगर, केसिंग हैंगर, रनिंग टूल, वेयर बुशिंग, स्पेसर स्पूल, फ्लांगे एडॉप्टर, यूनियन फ्लैग, हैमर यूनियन, एल्बो, कुंडा ज्वाइंट, ब्लॉक क्रॉस, ब्लॉक टी, साथी फ्लांग, साधन निकला हुआ किनारा, वेल्डनेक निकला हुआ किनारा, एफसी गेट, एफसी सीट, एफसी स्टेम, एपीआई क्लैंप, एपीआई क्लैंप हब
अधिक जानकारी के लिए हमसे संपर्क करने का स्वागत!
