उत्पाद विवरण:
|
| आवेदन: | अच्छी तरह से परीक्षण ऑपरेशन | उपयोग: | ऑयल वेल सूफेज टेस्टिंग ऑपरेशन |
|---|---|---|---|
| मानक: | ASME | उत्पाद का नाम: | गेज टैंक |
| काम के दबाव: | वायुमंडलीय | विनिर्देश: | 2x50bbl |
| काम करने का ढंग: | मानक serive या खट्टा सेवा | कम्पार्टमेंट: | 2 |
| प्रवेश: | 3 "एलपी FIG602 | आउटलेट: | 3 "एलपी FIG602 |
| हाई लाइट: | वेलहेड सतह सुरक्षा वाल्व,सतह परीक्षण पेड़ |
||
एपीआई 6 ए वेल सर्फेस टेस्टिंग ऑइल डायवर्टर मैनिफोल्ड

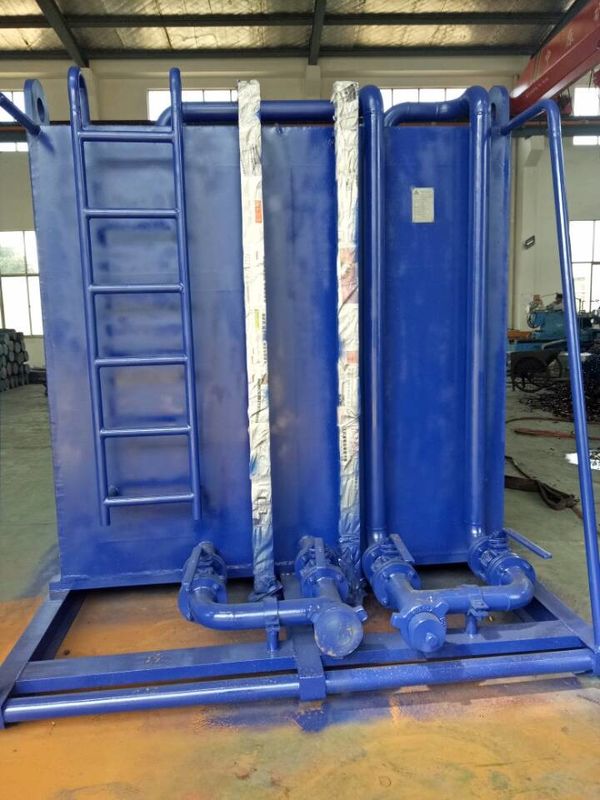

गैर-प्रवाहित गेज टैंक का उपयोग निम्न प्रवाह दरों को मापने या हीनता या सकारात्मक विस्थापन मीटर को मापने के लिए किया जाता है। इसके दो डिब्बे हैं, जिनमें से एक को स्थानांतरण पंप द्वारा खाली किया जा सकता है जबकि दूसरे डिब्बे को भरा जा रहा है। गेज टैंक के भौतिक आयामों के आधार पर मात्रा में परिवर्तन की गणना के पैमाने की गणना के साथ दृष्टि चश्मा।
सेफ्टी फीचर्स में गेज टैंक के प्रत्येक वेंट पर फ्लेम अरेस्टर और जहाज के दुर्घटनाग्रस्त होने की स्थिति में चोर हैच शामिल है। स्थैतिक शुल्कों के निर्माण को रोकने के लिए प्रत्येक गेज टैंक से एक ग्राउंडिंग स्ट्रैप जुड़ा हुआ है।
गेज टैंक का उपयोग कभी नहीं किया जाता है जब H2S गैस प्रवाह में मौजूद होती है क्योंकि गैस टैंक से निकलने वाली गैस वायुमंडल में प्रवाहित होती है और इससे कर्मियों को खतरा हो सकता है। वेंट लाइन बाल काटना छत इन्स।
दृष्टि वाले ग्लास के ड्रेन वाल्व छोटे बॉल वाल्वव्स होने चाहिए।
प्रत्येक डिब्बे में 6 "व्यास और कवर के साथ टैंक के शीर्ष पर अतिरिक्त छेद है।
प्रमाणीकरण | अनुरूपता का प्रमाण पत्र, सामग्री रिपोर्ट, सहायक जानकारी |
क्षमता | 100 bbl [16 m3] |
सेवा | मानक |
काम का दबाव | वायुमंडलीय |
वर्किंग टेम्परेचर | 32 से 200 ° F [0 से 93 ° C] |
डिब्बों | 2 |
सुरक्षा उपकरण | 2 लौ बन्दी (4 ”150 #) और बाईपास; |
लोड फैक्टर | 14 साई |
अन्य | 6 "व्यास और कवर (ANSI B16.5 150 # निकला हुआ किनारा) के साथ टैंक के शीर्ष पर दो छेद। |
प्रवेश | 3-में। एल.पी. अंजीर। 602 WECO यूनियन (3 "150 # बॉल वाल्व के साथ) |
आउटलेट | 3-में। एल.पी. अंजीर। 602 WECO यूनियन (3 "150 # बॉल वाल्व के साथ) |
लंबाई | 199 इन [5.05 मीटर] |
चौड़ाई | 87 में, [2.20 मीटर] |
ऊंचाई | 95 में [[2.40 मीटर] |
वजन (खाली) | 10,000 पौंड [4536 किग्रा] |
| कई गुना दबाओ |
| खट्टा सेवा: NACE MR0175 |
| ऑपरेटिंग -20 से 250 डिग्री एफ |
| चोक मैनिफोल्ड में डबल ब्लॉक गेट वाल्व और ब्लीड होगा, जिससे प्रवाह में रुकावट के बिना / कर्मियों और पर्यावरण की सुरक्षा के लिए चोक परिवर्तन / प्रतिस्थापन की अनुमति मिल सके। |
| हाइड्रेट निषेध / शमन के लिए चोक पर रासायनिक इंजेक्शन बिंदु। |
| 128/64 वां "समायोज्य चोक |
| 1 सक्रिय + 1 बैकअप |
| 2/64 में निश्चित बीन्स का पूरा सेट "8/64" से 48/64 "और 4/64" वेतन वृद्धि 48/64 "से 128/64"। |
| 2 चोक बॉडी के ऊपर और नीचे के हिस्से को ब्लीड करें। |
| सर्फ सुरक्षा वाल्व |
| खट्टा सेवा: NACE MR0175 |
| ऑपरेटिंग -20 से 250 डिग्री एफ |
| सुरक्षित रूप से सुरक्षित गेट वाल्व को हाइड्रॉलिक रूप से विफल करना, ईएसडी सिस्टम में बंधा हुआ है। |
| आंकड़े हेडर (आवश्यक 2ea) |
| 3 "अंजीर 1502 10K साई |
| खट्टा सेवा: NACE MR0175 |
| ऑपरेटिंग अस्थायी: -20 से 250 डिग्री एफ |
| बंदरगाहों की न्यूनतम संख्या। डबल बैरियर दर्शन के साथ आज्ञाकारी: 6 |
| तेल निर्माण |
| 3 "602 कनेक्शन (तेल) और 4" 602 कनेक्शन (गैस): एपीआई स्पेस 6 ए, एएसएमई बी 16.34 (डायवर्टर मैनिफोल्ड्स के साथ जुड़े वाल्व) |
| खट्टा सेवा: NACE MR0175 |
| न्यूनतम 1440 साई रेटिंग |
| तापमान रेटिंग: 32 से 212 डिग्री फारेनहाइट |
| बर्नर के लिए आउटलेट। जब वाल्व की आपूर्ति की जाती है तो वाल्वों को इंटरलॉक किया जाता है या इसी तरह यंत्रवत रूप से नियंत्रित किया जाता है। |
| 5 रास्ता कई गुना |
| जीएएस मैनिफोल्ड |
| 4 "602 कनेक्शन (गैस): एपीआई स्पेस 6 ए, एएसएमई बी 16.34 (डायवर्टर मैनिफोल्ड्स के साथ जुड़े वाल्व) |
| खट्टा सेवा: NACE MR0175 |
| न्यूनतम 1440 साई रेटिंग |
| तापमान रेटिंग: 32 से 212 डिग्री फारेनहाइट |
| बर्नर के लिए आउटलेट। जब वाल्व की आपूर्ति की जाती है तो वाल्वों को इंटरलॉक किया जाता है या इसी तरह यंत्रवत रूप से नियंत्रित किया जाता है। |
| 3 रास्ता कई गुना |
| उच्च दबाव पाइपिंग |
| न्यूनतम नाममात्र आकार: 3 "अंजीर 1502 कनेक्शन |
| न्यूनतम काम का दबाव: 10K साई |
| खट्टा सेवा: NACE MR0175 |
| इंटीग्रल या वेल्डेड हथौड़ा यूनियनों के साथ पिपवर्क |
| अपस्ट्रीम पैकेज को जोड़ने के लिए 50mtr पाइपिंग और 40pc 90 डिग्री कोहनी के उच्च दबाव की पर्याप्त मात्रा / लंबाई |
| कम दबाव पाइपिंग |
| वेंटिलेशन सहित डाउनस्ट्रीम पैकेज और लाइनों को राहत देने के लिए कम दबाव पाइपिंग और कोहनी की पर्याप्त मात्रा / लंबाई |
| खट्टा सेवा: NACE MR0175 |
| इंटीग्रल या वेल्डेड हथौड़ा यूनियनों के साथ पिपवर्क |
| अच्छी तरह से परीक्षण विंदुक को अधिकतम दबाव के अनुरूप लंगर बिंदुओं के लिए उपयुक्त रूप से नियंत्रित किया जाएगा जिस पर यह परीक्षण किया गया है |
